DrumClip - Anschlag für Trommeln
Je nach Fasstyp bieten wir zwei Arten von Fassverschlüssen an
Das Unternehmen Sopack s.r.o. Trommelclip, Trommelstopper
Drumclip, a drum3D Stausäcke/LuftDrumclip, ein Fassstopper, ist ein Spezialwerkzeug zur sicheren Fixierung und Sicherung von Fässern beim Transport und auf Paletten beim innerbetrieblichen Umschlag. Dies ist ein kleines, aber brillantes Produkt. Drumclip ist ein V-förmiger Kunststoffstopfen für Fässer. Dieses Produkt kann für alle gängigen 200l-Fässer mit geschlossenem Deckel, mit Öffnungsdeckel und Kunststofffässern verwendet werden.
Drumclip ist nach DIN EN 12195-1 (LADUNGSSICHERHEIT) und ISTA 3 E (PALETTENSTABILITÄT) zertifiziert. Sicherheit steht bei uns an erster Stelle. Drumclip wurde vom TÜV Rheinland nach DIN EN 12642, Anhang B zur Ladungssicherungsrichtlinie DIN EN 12195-1 auf Sicherheit und Funktionalität geprüft. Dank der ISTA-3-Zertifizierung ist der Drumclip auch auf Palettenstabilität geprüft.
Typen Drumclip rot / grün

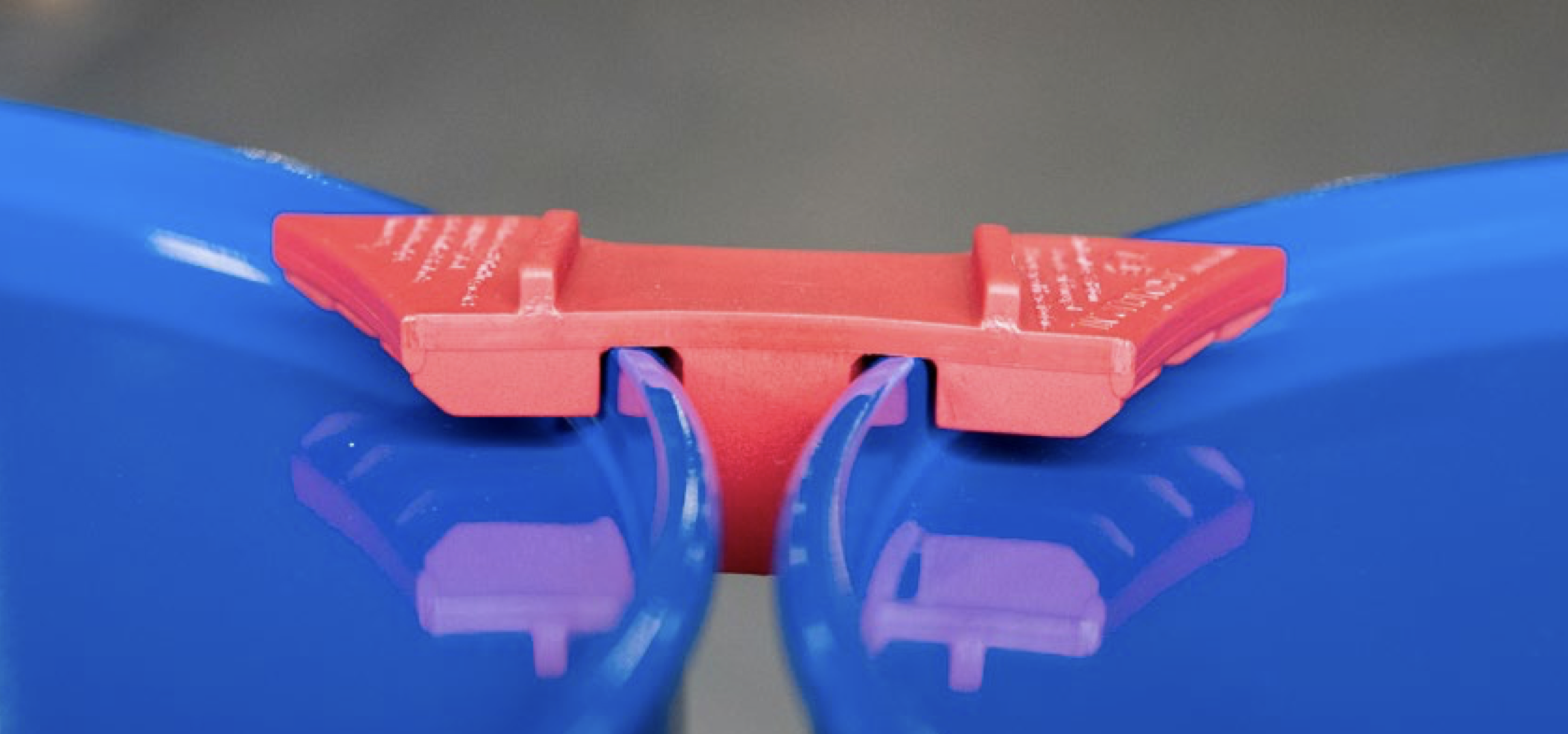

Roter Trommelclip
für 200l-Fässer mit festem Deckel
Grundlegende Informationen
Aus glasfaserverstärktem Kunststoff. Das Grundmaterial wird mit einem roten Farbstoff vermischt. Die Umgebungstemperatur, bei der der Trommelclip verwendet werden kann, liegt zwischen -10°C und +50°C. Der Drumclip ist ab Herstellungsdatum für 2 Jahre zertifiziert.
Wie sichert man Trommeln mit dem Drumclip DC18A Red?

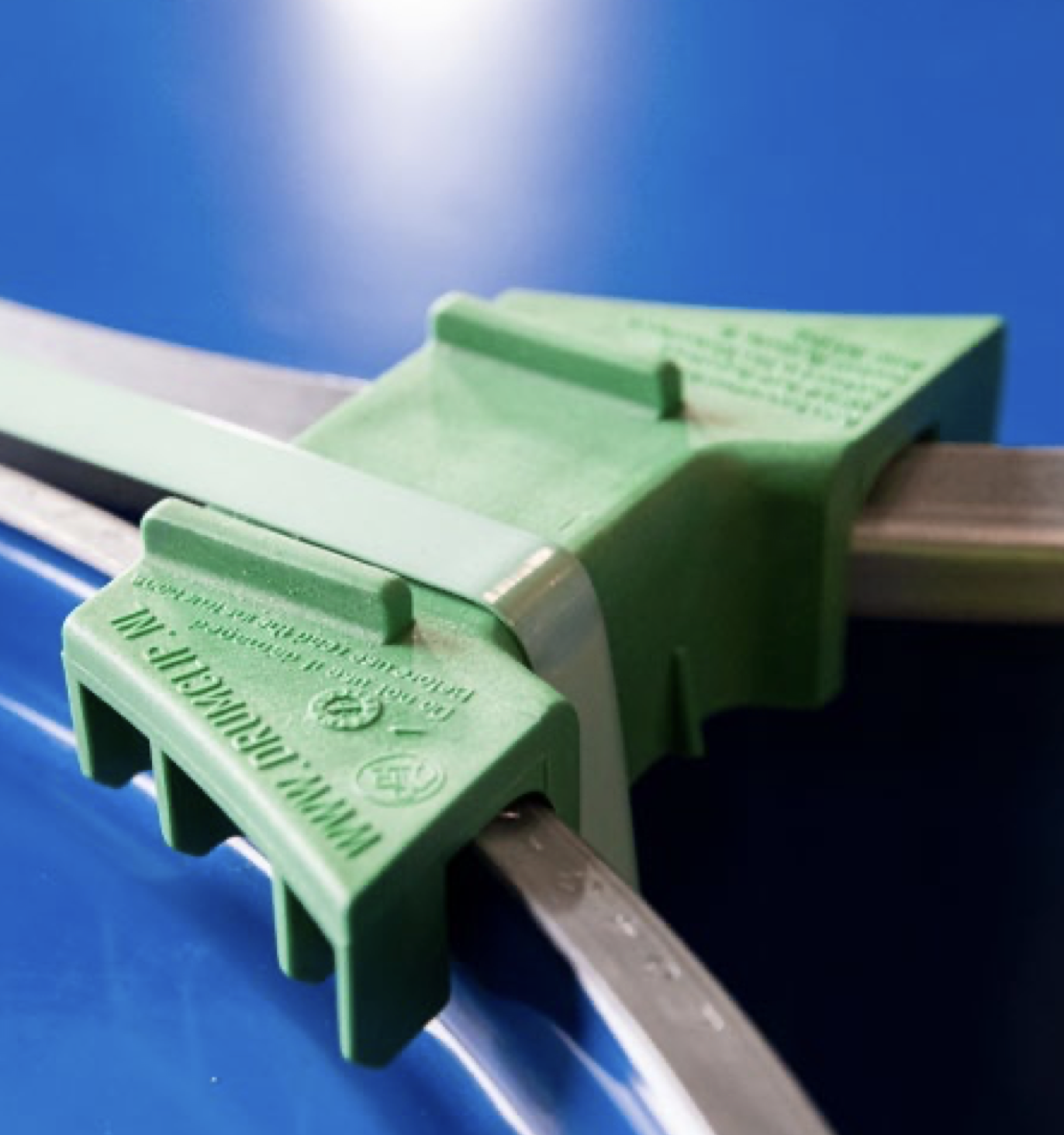

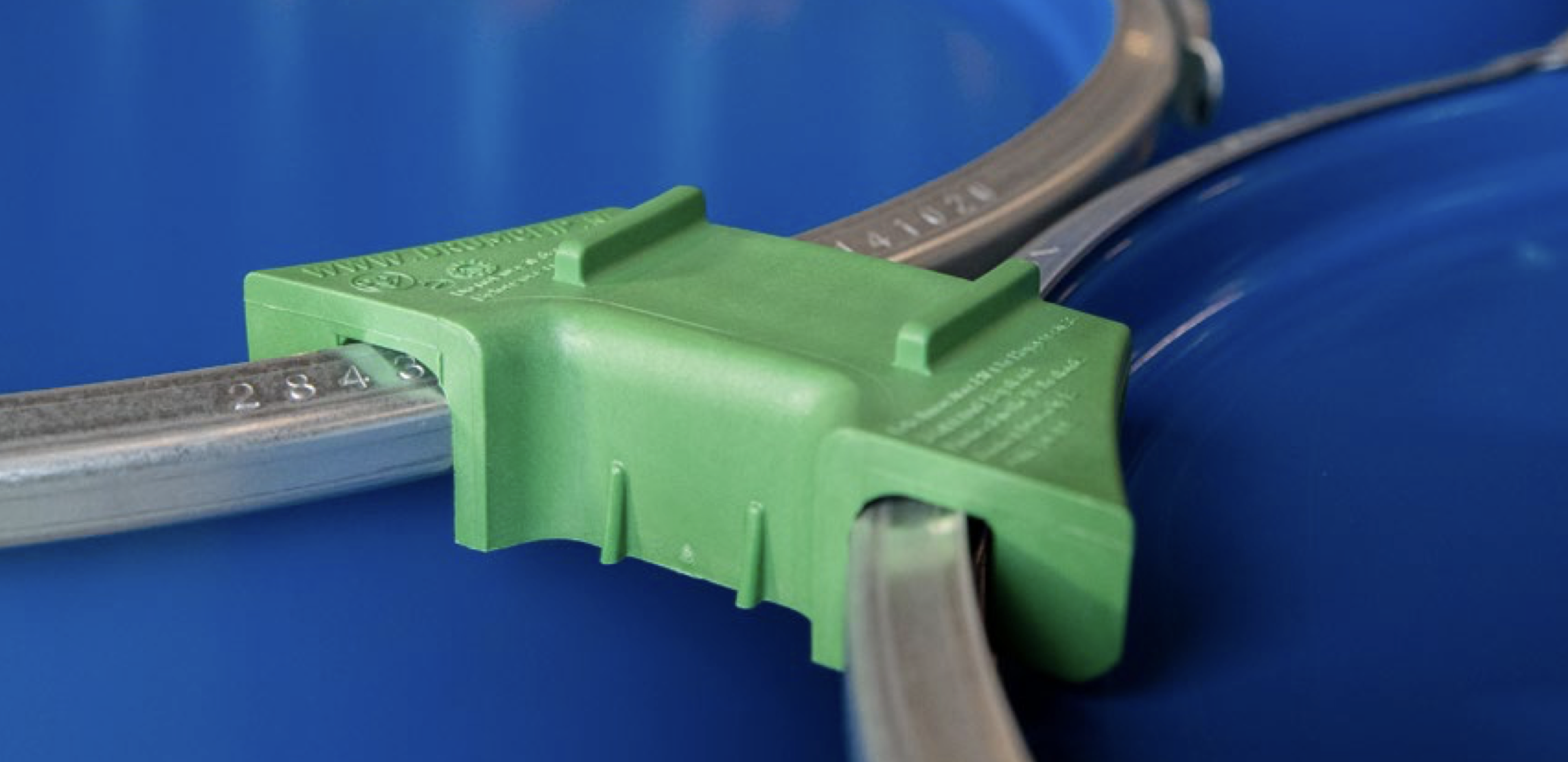

Green Drumclip
für 200l Fässer mit abnehmbarem Deckel und Kunststofffässer
Grundlegende Informationen
Aus glasfaserverstärktem Kunststoff. Das Grundmaterial wird mit einem grünen Farbstoff vermischt. Die Umgebungstemperatur, bei der der Trommelclip verwendet werden kann, liegt zwischen -10°C und +50°C. Der Drumclip ist ab Herstellungsdatum für 2 Jahre zertifiziert.

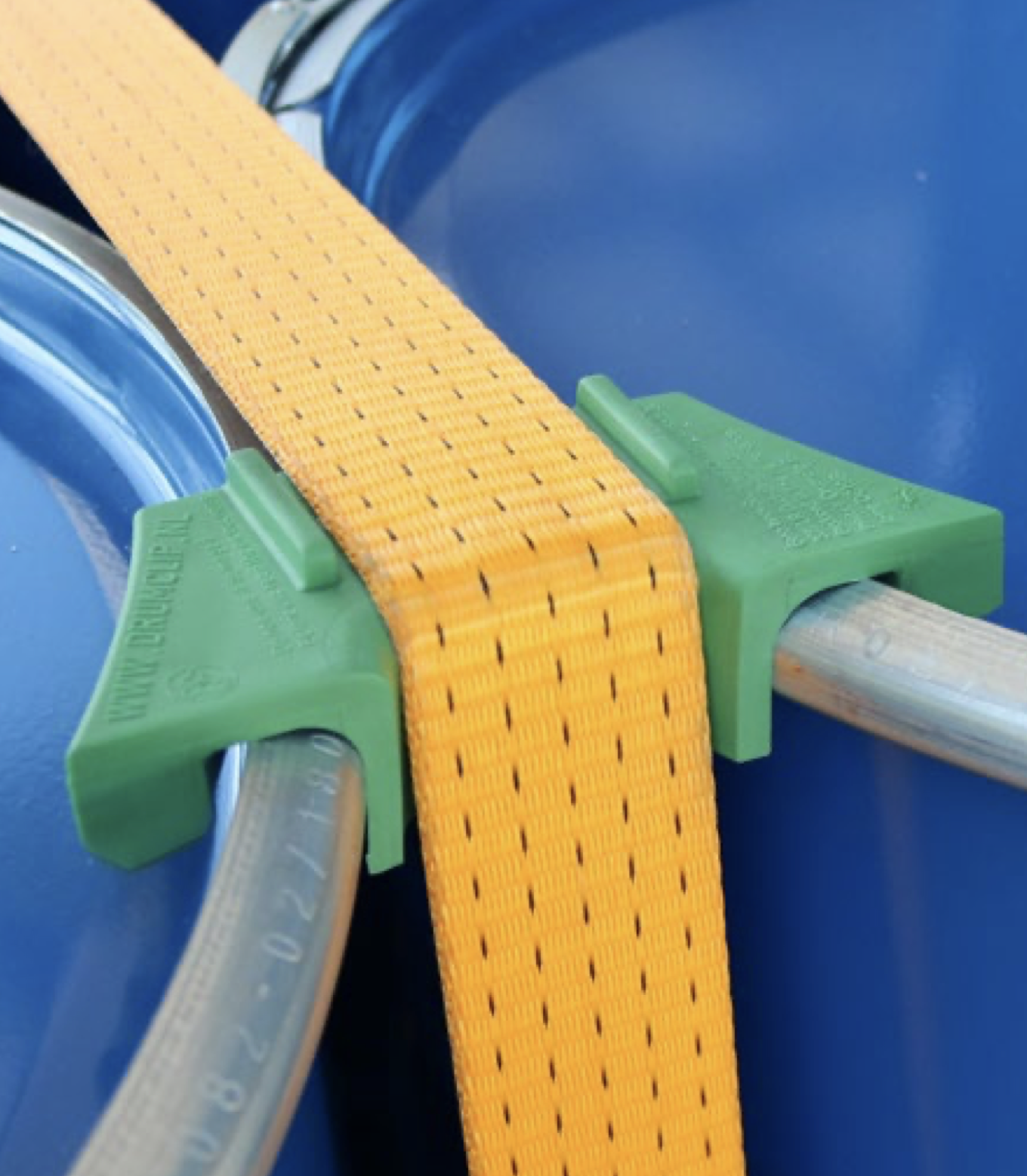

Wie befestigt man Trommeln mit Drumclip DC19B Green?
Unterschiede zwischen Drum-Clips
ROT
Nur für Fässer mit festem Deckel verwenden
GRÜN
Verwendung für Fässer mit zu öffnendem Deckel
Vorteile Drumclip rot / grün
Drumclip erleichtert die Befestigung von Fässern auf einer Palette, einem Anhänger oder einem Container. Das bedeutet, dass der Drumclip zum Transport von Fässern an Land und auf See verwendet werden kann (noch nicht zur See zugelassen).
Der Einsatz des Fassclips für den Transport von Fässern am Boden ist z.B. geprüft und zertifiziert. Anhänger mit Plane.
Die folgende Übersicht zeigt schematisch, welcher Drumclip für welche Anwendung und mit welchen Sicherheitsprodukten zertifiziert wurde.
Drumclip TÜV Brake Test
Drumclip – Kipppalette
Zertifiziert
Sicher
Leichtes Material
Wiederverwendbar
Wirksam
Wirtschaftlich
Verwendungsmöglichkeiten von Drumclip und Trommelstoppern
ROT
Nur für Fässer mit festem Deckel verwenden
GRÜN
Verwendung für Fässer mit zu öffnendem Deckel

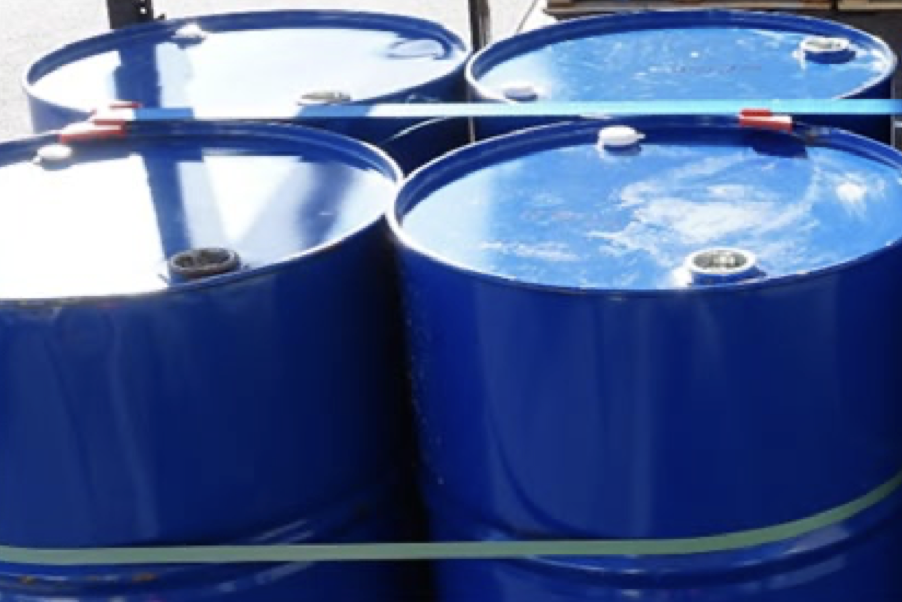

Roter Drumclip mit einer Kombination aus Stretchfolie
Aus der obigen Grafik ist ersichtlich, dass mit dieser Kombination lediglich die Bedingung der Zertifizierung nach DIN EN 12195-1 erfüllt ist. Sie müssen auf LKWs mit einer Tragfähigkeit von 3500 kg und mehr verwendet werden.
1) Stellen Sie die vier Fässer auf die Holzpalette. Wickeln Sie die Fässer mit einer Palettenwickelmaschine mit Stretchfolie ein. Sorgen Sie dafür, dass die Fässer und die Palette mindestens 8 Mal mit Folie umwickelt sind. Verwenden Sie eine Folie mit einer Dicke von mindestens 28 my und einer Breite von 500 mm.
2) Platzieren Sie die Paletten mit Fässern (mit einem Gabelstapler) in zwei Reihen auf dem Anhänger. Stellen Sie die Paletten auf rutschfeste Matten mit einem Reibungswiderstand von mindestens 0,6 u.

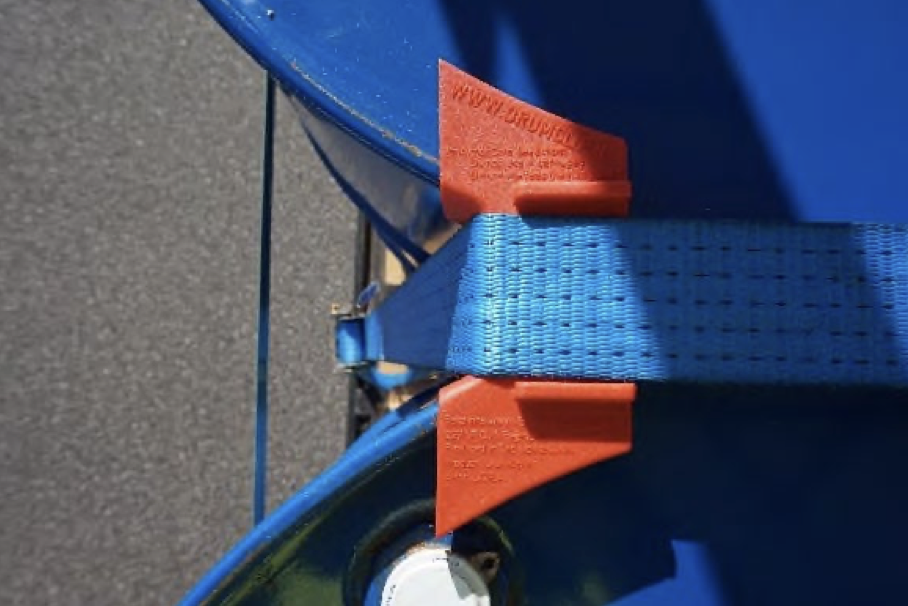

3) Platzieren Sie auf jeder Seite des Anhängers einen Fassclip über den Kanten der beiden Fässer, die sich auf derselben Palette befinden. Verwenden Sie für eine Doppelreihe von Fässern einen Spanngurt mit einem Mindest-StF-Wert von 350 DaN. Stellen Sie sicher, dass der Riemen nicht verdreht ist.
4) Befestigen Sie anschließend die Gurthaken am Verankerungspunkt am Fahrzeug. Verwenden Sie eine Ergo-Ratsche und einen Zurrgurt (50 mm LC = 2500 daN), um Paletten mit Fässern am Fahrzeug zu sichern. Führen Sie den Gurt in die Ergo-Ratsche ein und ziehen Sie ihn von Hand mit einer Kraft von SHF daN (50 Kilogramm) fest. Der Gurt sollte in einem 90-Grad-Winkel zur Fahrtrichtung angebracht und in einer Linie mit den Drumclips am Fahrzeug befestigt werden.
Führen Sie die Schritte 3, 4 und 5 für jede Reihe von Paletten und Fässern durch.
Red Drumclip with tie straps
Aus der obigen Grafik ist ersichtlich, dass mit dieser Kombination lediglich die Bedingung der Zertifizierung nach DIN EN 12195-1 erfüllt ist. Sie müssen auf LKWs mit einer Tragfähigkeit von 3500 kg und mehr verwendet werden.
1) Place the four barrels on the wooden pallet. Wrap the drums with a pallet wrapping machine with stretch film. Provide at least 8 wraps of foil around the drums and pallet. Use a film at least 28 my thick and 500 mm wide.
2) Stellen Sie die vier Fässer auf die Holzpalette. Wickeln Sie die Fässer mit einer Palettenwickelmaschine mit Stretchfolie ein. Sorgen Sie dafür, dass die Fässer und die Palette mindestens 8 Mal mit Folie umwickelt sind. Verwenden Sie eine Folie mit einer Dicke von mindestens 28 my und einer Breite von 500 mm.
3) Platzieren Sie auf jeder Seite des Anhängers einen Fassclip über den Kanten der beiden Fässer, die sich auf derselben Palette befinden. Verwenden Sie für eine Doppelreihe von Fässern einen Spanngurt mit einem Mindest-StF-Wert von 350 DaN. Stellen Sie sicher, dass der Riemen nicht verdreht ist.
4) Befestigen Sie dann die Gurthaken am Verankerungspunkt am Fahrzeug. Verwenden Sie eine Ergo-Ratsche und einen Zurrgurt (50 mm LC = 2500 daN), um Paletten mit Fässern am Fahrzeug zu sichern. Führen Sie den Gurt in die Ergo-Ratsche ein und ziehen Sie ihn von Hand mit einer Kraft von SHF daN (50 Kilogramm) fest. Der Gurt sollte in einem 90-Grad-Winkel zur Fahrtrichtung angebracht und in einer Linie mit den Drumclips am Fahrzeug befestigt werden.
Führen Sie die Schritte 3, 4 und 5 für jede Reihe von Paletten und Fässern durch.

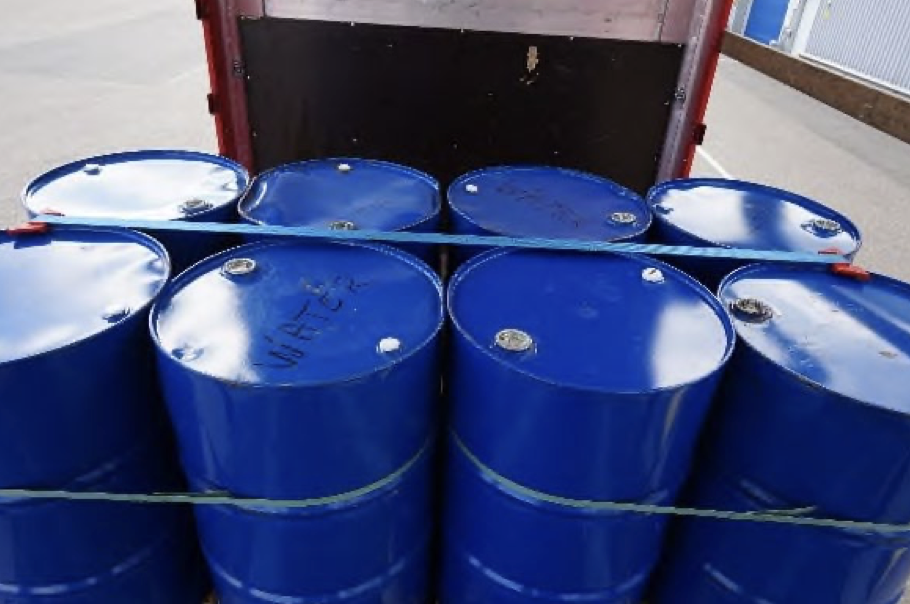

Grüner Drumclip mit Bindebändern
Aus der obigen Grafik ist ersichtlich, dass mit dieser Kombination die ISTA 3E-Bedingung und die DIN EN 12195-1-Zertifizierung erfüllt werden. Achten Sie jedoch auf die Art des verwendeten Klebebandes. Sie müssen auf LKWs mit einer Tragfähigkeit von 3500 kg und mehr verwendet werden.

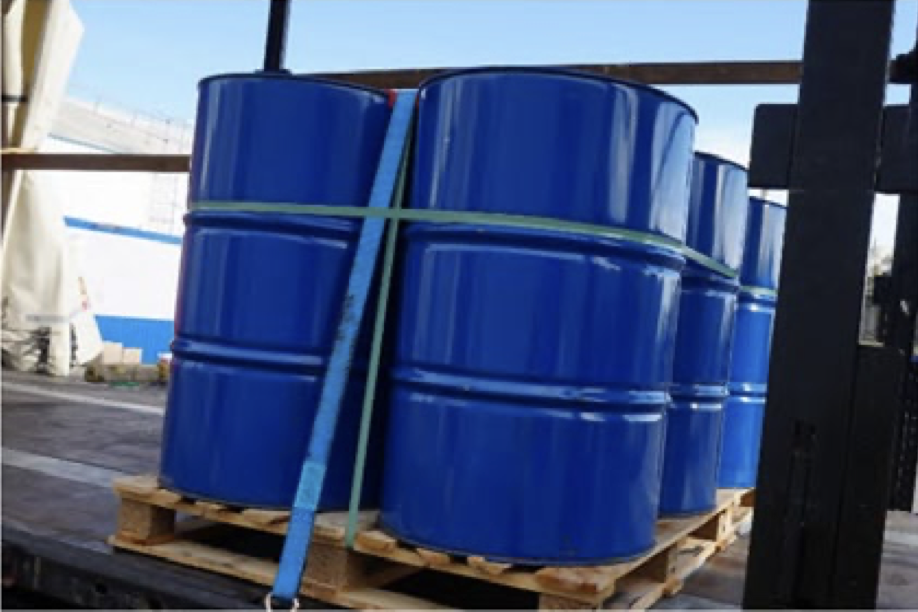

1) Stellen Sie die vier Fässer auf die Holzpalette. Platzieren Sie die Drumclip-Clips mit der breiten Seite nach außen zwischen den beiden Fässern aneinander. Verwenden Sie die beiden im Handbuch genannten Bänder oder fragen Sie nach den Spezifikationen unter info@sopack.cz. Ein Band wird durch Fässer in der Mitte horizontal gespannt. Das andere Band wird vertikal über die beiden Drumclips des Fasses und unter der Palette gespannt. Beide Gurte sollten auf 2500 N gespannt sein. Tun Sie dies für jede Palette mit zu transportierenden Fässern.
2) Platzieren Sie die Paletten mit Fässern (mit einem Gabelstapler) in zwei Reihen auf dem Anhänger. Stellen Sie die Paletten auf rutschfeste Matten mit einem Reibungswiderstand von mindestens 0,6 u.
3) Platzieren Sie auf jeder Seite des Anhängers einen Fassclip über den Kanten der beiden Fässer, die sich auf derselben Palette befinden. Verwenden Sie für eine Doppelreihe von Fässern einen Spanngurt mit einem Mindest-StF-Wert von 350 DaN. Stellen Sie sicher, dass der Riemen nicht verdreht ist.
4) Befestigen Sie anschließend die Gurthaken am Verankerungspunkt am Fahrzeug. Verwenden Sie eine Ergo-Ratsche und einen Zurrgurt (50 mm LC = 2500 daN), um Paletten mit Fässern am Fahrzeug zu sichern. Führen Sie den Gurt in die Ergo-Ratsche ein und ziehen Sie ihn von Hand mit einer Kraft von SHF daN (50 Kilogramm) fest. Der Gurt sollte in einem 90-Grad-Winkel zur Fahrtrichtung angebracht und in einer Linie mit den Drumclips am Fahrzeug befestigt werden.
Führen Sie die Schritte 3, 4 und 5 für jede Reihe von Paletten und Fässern durch.
AUFMERKSAMKEIT!!! Unterschiede gibt es bei den verwendeten Bändern (laut Hersteller) und der anschließenden Befestigungsmethode. Lesen Sie immer das Handbuch oder konsultieren Sie den Kundendienst von Sopack s.r.o. Team. an info@sopack.cz
Drumclip-Anwendung, Trommelstopper
